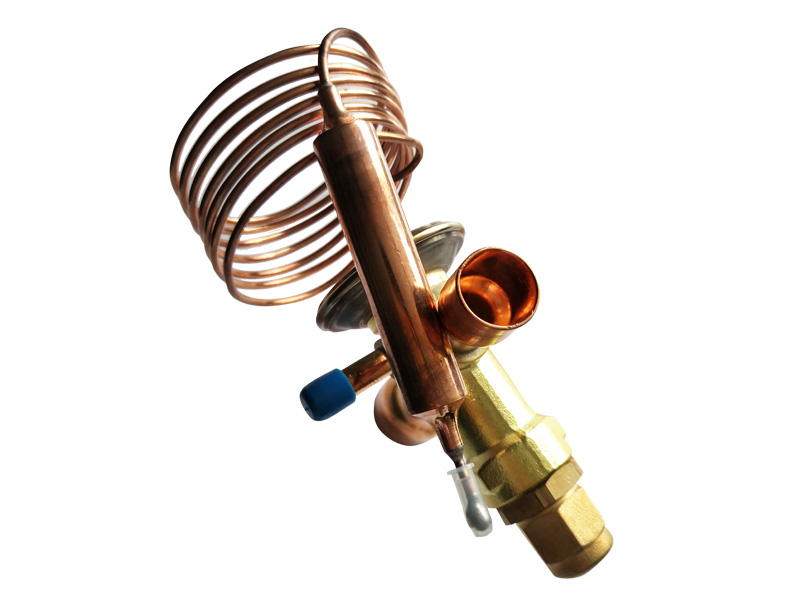

STDE(B)系列热力膨胀阀
产品简介
STDE(B)系列热力膨胀阀是采用最高技术标准专门设计,适用于空气调节系统.热泵,汽车空调,冷水机组,冷藏箱
和传统的制冷系统。
直通阀,与制冷系统的连接方式为钎焊形式。
STDE为标准单向流口形式
STDEB为平衡流口形式,专门为8-19TR而开发的产品,防止冷凝压力和蒸发负荷的变化而导致静态过热度的变化。
可提供K系列,AC系列和N系列三个不同应用温度范围的系列产品。
适用于R22,R134a和R407C三种制冷剂。
技术参数
| 感温包最高温度/Max. sensing bulb Temperature | 150℃ |
| 阀体最高温度/Max. Valve Body Temperature | 120℃ |
| 短时阀体最高温度//Max. short term Valve Body Temperature | 150℃ |
| 最大工作压力/Max. Work Pressure | 28bar |
| 最大试验压力/Max. Testing Pressure | 32bar |
MOP阀
Te:蒸发温度/evaporating temperature
Pe:蒸发压力/ evaporating pressure
|
制冷剂 Refrigerant |
K系列 -25℃-+10℃ |
AC系列 -10℃-+15℃ |
| Te=+15℃/+60°F | Te=+20℃/+68°F | |
| R22 | Pe=100psi/6.9bar | Pe=120psi/8.5bar |
| R407C | Pe=95psi/6.6bar | Pe=115psi/8.0bar |
| R134a | Pe=55psi/5bar |
R22
K=-25℃~+10℃ MOP95psi/7.5bar
AC=-10℃~+15℃ MOP115psi/9bar
N=-40℃~+10℃
静态过热度SS=4K
|
流口形式 Outfall Type |
型号 Model |
连接尺寸 进口X出口 Connection Size Inlet X Outlet |
外平衡管尺寸 Equalization connection |
毛细管长度 Capillary Length(m) | 名义制冷量Nominal Refrigerating Capacity | |
| in | mm | |||||
|
单向流口 One-way | STDEX3 | 3/8X5/8 | 10X16 | 1/4in/6mm | 1.5 | 10.5 |
| STDEX3 | 1/2X5/8 | 12X16 | 10.5 | |||
| STDEX4 | 1/2X7/8 | 12X22 | 14 | |||
| STDEX6 | 1/2X5/8 | 12X16 | 21 | |||
| STDEX6 | 1/2X7/8 | 12X22 | 21 | |||
| STDEX6 | 5/8X7/8 | 16X22 | 21 | |||
| STDEX7.5 | 5/8X7/8 | 16X2 | 26 | |||
| STDEX8 | 5/8X7/8 | 16X22 | 28 | |||
| STDEX11 | 5/8X7/8 | 16X22 | 38.5 | |||
| STDEX11 | 5/8X1-1/8 | 16X28 | 38.5 | |||
| STDEX12.5 | 5/8X7/8 | 16X22 | 44 | |||
| STDEX12.5 | 5/8X1-1/8 | 16X28 | 44 | |||
| STDEX16 | 5/8X1-1/8 | 16X28 | 56 | |||
| STDEX16 | 7/8X1-1/8 | 22X28 | 56 | |||
| STDEX19 | 7/8X1-1/8 | 22X28 | 66.5 | |||
|
平衡流口 Equalization | STDEBX8 | 5/8X7/8 | 16X22 | 28 | ||
| STDEBX11 | 5/8X7/8 | 16X22 | 38.5 | |||
| STDEBX11 | 5/8X1-1/8 | 16X28 | 38.5 | |||
| STDEBX12.5 | 5/8X7/8 | 16X22 | 44 | |||
| STDEBX12.5 | 5/8X1-1/8 | 16X28 | 44 | |||
| STDEBX16 | 5/8X1-1/8 | 16X28 | 56 | |||
| STDEBX16 | 7/8X1-1/8 | 22X28 | 56 | |||
| STDEBX19 | 7/8X1-1/8 | 22X28 | 66.5 | |||
注:名义制冷量基于冷凝温度32C,蒸发温度5C。
R407C
K=-25℃~+10℃ MOP95psi/7.5bar
AC=-10℃~+15℃ MOP115psi/9bar
N=-40℃~+10℃
静态过热度SS=4K
|
流口形式 Outfall Type |
型号 Model |
连接尺寸 进口X出口 Connection Size Inlet X Outlet |
外平衡管尺寸 Equalization connection |
毛细管长度 Capillary Length(m) | 名义制冷量Nominal Refrigerating Capacity | |
| in | mm | |||||
|
单向流口 One-way | STDEZ3 | 3/8X5/8 | 10X16 | 1/4in/6mm | 1.5 | 10.5 |
| STDEZ3 | 1/2X5/8 | 12X16 | 10.5 | |||
| STDEZ4 | 1/2X7/8 | 12X22 | 14 | |||
| STDEZ6 | 1/2X5/8 | 12X16 | 21 | |||
| STDEZ6 | 1/2X7/8 | 12X22 | 21 | |||
| STDEZ6 | 5/8X7/8 | 16X22 | 21 | |||
| STDEZ7.5 | 5/8X7/8 | 16X2 | 26 | |||
| STDEZ8 | 5/8X7/8 | 16X22 | 28 | |||
| STDEZ11 | 5/8X7/8 | 16X22 | 38.5 | |||
| STDEZ11 | 5/8X1-1/8 | 16X28 | 38.5 | |||
| STDEZ12.5 | 5/8X7/8 | 16X22 | 44 | |||
| STDEZ12.5 | 5/8X1-1/8 | 16X28 | 44 | |||
| STDEZ16 | 5/8X1-1/8 | 16X28 | 56 | |||
| STDEZ16 | 7/8X1-1/8 | 22X28 | 56 | |||
| STDEZ19 | 7/8X1-1/8 | 22X28 | 66.5 | |||
|
平衡流口 Equalization | STDEBZ8 | 5/8X7/8 | 16X22 | 28 | ||
| STDEBZ11 | 5/8X7/8 | 16X22 | 38.5 | |||
| STDEBZ11 | 5/8X1-1/8 | 16X28 | 38.5 | |||
| STDEBZ12.5 | 5/8X7/8 | 16X22 | 44 | |||
| STDEBZ12.5 | 5/8X1-1/8 | 16X28 | 44 | |||
| STDEBZ16 | 5/8X1-1/8 | 16X28 | 56 | |||
| STDEBZ16 | 7/8X1-1/8 | 22X28 | 56 | |||
| STDEBZ19 | 7/8X1-1/8 | 22X28 | 66.5 | |||
注:名义制冷量基于冷凝温度32C,蒸发温度5C。
R134a
K=-25℃~+10℃ MOP95psi/7.5bar
AC=-10℃~+15℃ MOP115psi/9bar
N=-40℃~+10℃
静态过热度SS=4K
|
流口形式 Outfall Type |
型号 Model |
连接尺寸 进口X出口 Connection Size Inlet X Outlet |
外平衡管尺寸 Equalization connection |
毛细管长度 Capillary Length(m) | 名义制冷量Nominal Refrigerating Capacity | |
| in | mm | |||||
|
单向流口 One-way | STDEN2.3 | 3/8X5/8 | 10X16 | 1/4in/6mm | 1.5 | 8.1 |
| STDEN2.3 | 1/2X5/8 | 12X16 | 8.1 | |||
| STDEN3.1 | 1/2X7/8 | 12X22 | 10.8 | |||
| STDEN4.6 | 1/2X5/8 | 12X16 | 16.2 | |||
| STDEN4.6 | 1/2X7/8 | 12X22 | 16.2 | |||
| STDEN4.6 | 5/8X7/8 | 16X22 | 16.2 | |||
| STDEN5.8 | 5/8X7/8 | 16X2 | 20 | |||
| STDEN6.2 | 5/8X7/8 | 16X22 | 22 | |||
| STDEN8.5 | 5/8X7/8 | 16X22 | 30 | |||
| STDEN8.5 | 5/8X1-1/8 | 16X28 | 30 | |||
| STDEN9.6 | 5/8X7/8 | 16X22 | 34 | |||
| STDEN9.6 | 5/8X1-1/8 | 16X28 | 34 | |||
| STDEN12.3 | 5/8X1-1/8 | 16X28 | 43 | |||
| STDEN12.3 | 7/8X1-1/8 | 22X28 | 43 | |||
| STDEN14.6 | 7/8X1-1/8 | 22X28 | 51 | |||
|
平衡流口 Equalization | STDEBN6.2 | 5/8X7/8 | 16X22 | 22 | ||
| STDEBN8.5 | 5/8X7/8 | 16X22 | 30 | |||
| STDEBN8.5 | 5/8X1-1/8 | 16X28 | 30 | |||
| STDEBN9.6 | 5/8X7/8 | 16X22 | 34 | |||
| STDEBN9.6 | 5/8X1-1/8 | 16X28 | 34 | |||
| STDEBN12.3 | 5/8X1-1/8 | 16X28 | 43 | |||
| STDEBN12.3 | 7/8X1-1/8 | 22X28 | 43 | |||
| STDEBN14.6 | 7/8X1-1/8 | 22X28 | 51 | |||
注:名义制冷量基于冷凝温度32C,蒸发温度5C。
